Comme indiqué dans le support Architecture réseau des travaux pratiques, on part d'une configuration type avec deux de postes de travail qui partagent le même domaine de diffusion. Le schéma d'une maquette utilisant deux instances de machines virtuelles et un système hôte est le suivant :
Tableau 1. Adressage IP des postes et attribution des zones DNS
| Poste 1 : serveur primaire | Adresse IP | Poste 2 : serveur secondaire | Passerelle par défaut | zone DNS |
|---|---|---|---|---|
| Alderaan | 192.168.126.66/28 |
Bespin | 192.168.126.65/28 |
zone1.lan-213.stri |
| Centares | 172.19.115.194/26 |
Coruscant | 172.19.115.193/26 |
zone2.lan-213.stri |
| Dagobah | 192.168.109.2/25 |
Endor | 192.168.109.1/25 |
zone3.lan-213.stri |
| Felucia | 10.7.10.2/23 |
Geonosis | 10.7.10.1/23 |
zone4.lan-213.stri |
| Hoth | 10.5.6.2/23 |
Mustafar | 10.5.6.1/23 |
zone5.lan-213.stri |
| Naboo | 172.19.114.130/26 |
Tatooine | 172.19.114.129/26 |
zone6.lan-213.stri |
|
Q1. |

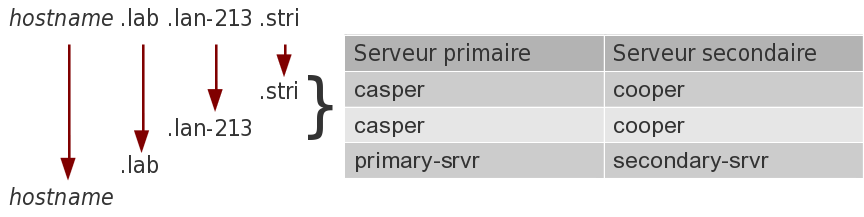

Quelle est la représentation graphique de l'arborescence DNS corresopondant aux affectations données ci-dessus ? À partir des information du document Architecture réseau des travaux pratiques, compléter la chaîne des serveurs DNS permettant la résolution des noms de domaines jusqu'à la racine. |
 Dans la suite de ce document, on utilise le nom de domaine
Les affectations d'adresses IP sont :
|
