4. Echanges avec le protocole TFTP

Le protocole TFTP est défini dans le document RFC1350 The TFTP Protocol (Revision 2). C'est une méthode simple utilisée pour transférer des fichiers. Il s'appuie sur le protocole UDP au niveau transport. Il se limite à l'écriture et à la lecture de fichiers entre deux hôtes réseau. Il ne possède pas de fonction d'authentification et il est impossible de lister les fichiers à distance.

L'absence de complexité de ce protocole fait qu'il peut être implanté dans un espace mémoire réduit. C'est la raison pour laquelle on le retrouve dans la majorité des équipements réseau comme moyen d'échange d'images firmware des systèmes d'exploitation (et|ou) de fichiers de configuration.

Dans le contexte de ce document, le poste avec le système GNU/Linux doit échanger les fichiers avec l'équipement réseau. Il s'agit donc de configurer un service tftpd avec un minimum de précautions au niveau sécurité.

4.1. Installation et configuration du service tftpd

Comme indiqué dans la Section 1.3, « Logiciels utilisés », seuls les paquets de la distribution Debian GNU/Linux sont présentés ici. À l'heure actuelle, la distribution comprend trois paquets pour ce service : tftpd, atftpd et tftpd-hpa. Les principales différences entre ces trois paquets se situent au niveau des tailles maximales des fichiers transférés et de la gestion des droits sur l'arborescence du service TFTP. Le paquet tftpd-hpa offre le plus de possibilités dans ces domaines. Son installation et sa configuration sont présentées ici.

L'installation de tftpd-hpa et le contrôle de la version installée se résument aux instructions suivantes :

# apt-get install tftpd-hpa
<snipped/>
# dpkg -l *tftpd* | grep ^ii
ii  tftpd-hpa           5.0-7                   HPA's tftp server

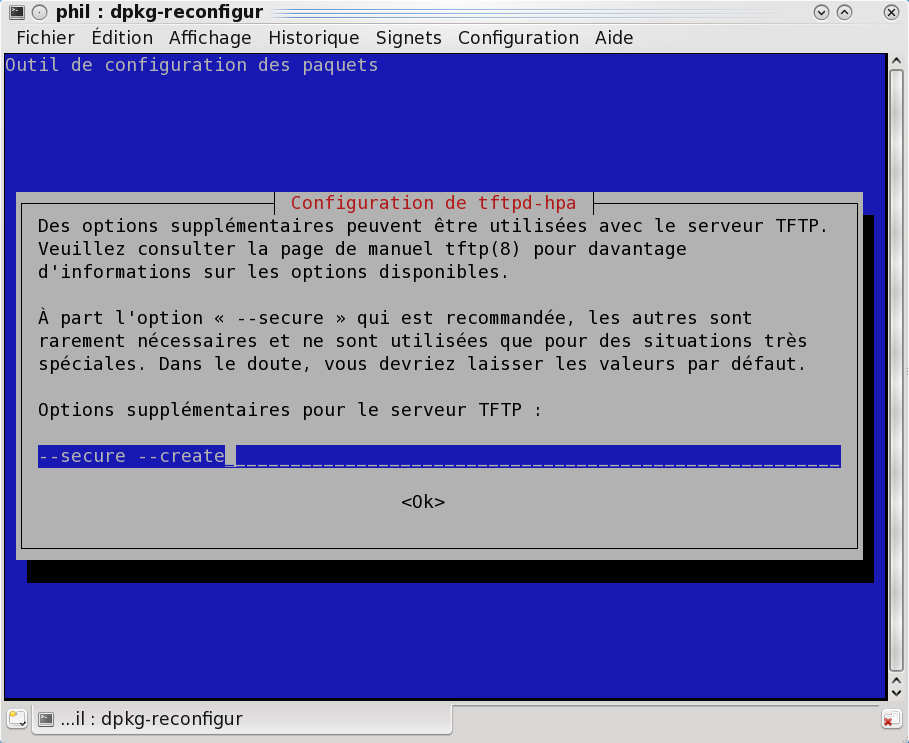

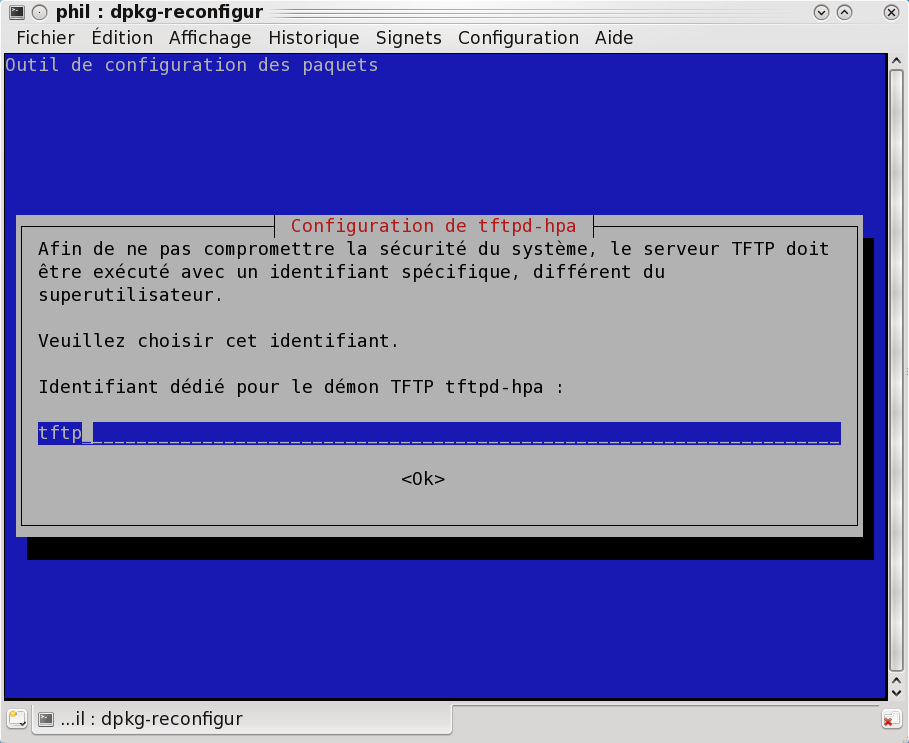

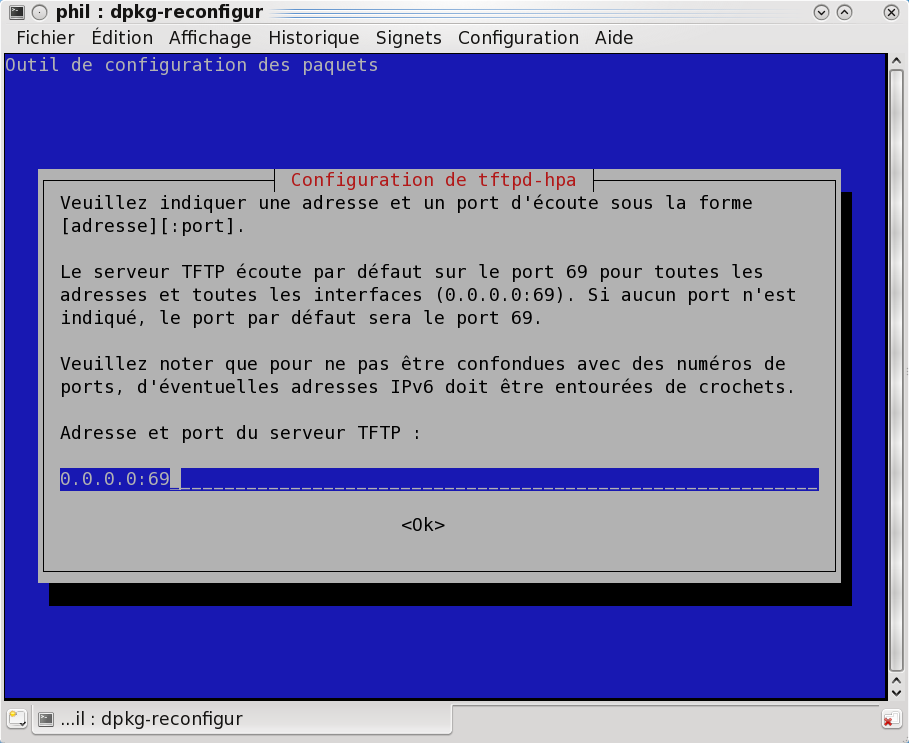

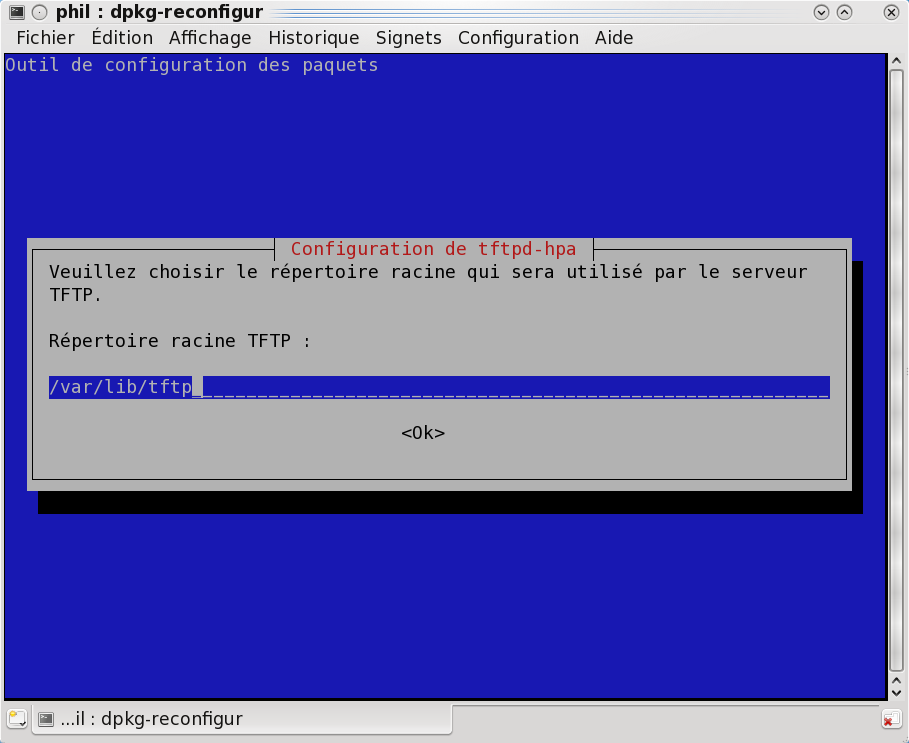

Le paquet propose plusieurs menus de configuration qui couvrent les opérations de mise en œuvre d'une arborescence de service, le contrôle d'accès et les options spécifiques à ce service telles que la création de fichiers depuis l'équipement réseau distant.

Dans le cas où l'on souhaite configurer manuellement ce service, voici les étapes équivalentes à celles présentées dans les copies d'écran ci-dessus.

Compte utilisateur système et arborescence

Cette partie comprend plusieurs étapes dont le but est de mettre en place une arborescence dont l'accès est réservé à un utilisateur et un groupe système dédié. L'accès à cette arborescence est ensuite conditionné à l'appartenance au groupe système en question. On commence justement par la création du groupe système baptisé tftp.

# addgroup --system tftp
Ajout du groupe « tftp » (identifiant 130)...
Terminé.

On passe ensuite à la création du compte utilisateur système proprement dit ; baptisé lui aussi tftp. Ce compte fait partie du groupe créé ci-dessus. Il dispose d'une arborescence dont la racine est placée au niveau du répertoire /var/lib/tftp/ et, comme ce compte est de type système, il ne doit être utilisable que par le service TFTP.

# adduser --system --ingroup tftp \
    --home /var/lib/tftp --disabled-password --disabled-login tftp
Ajout de l'utilisateur système « tftp » (identifiant : 122)...
Ajout du nouvel utilisateur « tftp » (identifiant : 122) avec le
groupe « tftp »...
Création du répertoire personnel « /var/lib/tftp »...

On complète le masque des permissions sur la racine de l'arborescence en donnant les droits d'écriture aux membres du groupe tftp.

# chmod 2775 /var/lib/tftp

On peut contrôler le résultat des opérations précédentes en visualisant les droits sur l'arborescence.

# ls -lAh /var/lib/ |grep tftp
drwxrwsr-x  2 tftp      tftp     4,0K sep 27 11:31 tftp

Enfin, on contrôle le contenu du fichier /etc/default/tftpd-hpa pour vérifier qu'il est en conformité avec les opérations réalisées, soit manuellement, soit à l'aide des menus de configuration du paquet tftpd-hpa.

# /etc/default/tftpd-hpa

## The configuration of this file is managed by debconf as long
## as a line beginning with the '#DEBCONF#' token is included.
##
## Do not edit this file manually, use:
## dpkg-reconfigure tftpd-hpa

#DEBCONF#

TFTP_USERNAME="tftp1"
TFTP_DIRECTORY="/var/lib/tftp2"
TFTP_ADDRESS="0.0.0.0:69"
TFTP_OPTIONS="--secure3 --create4"
Contrôle d'accès local au service

À la suite des opérations décrites ci-dessus, seuls les membres du groupe tftp, ont le droit d'écrire dans l'arborescence du service TFTP. Tous les utilisateurs du système ont le droit de lire le contenu de cette même arborescence. Pour autoriser un utilisateur à écrire dans le répertoire /var/lib/tftp/, il suffit de l'ajouter au groupe système dédié. Voici un exemple :

# adduser etu tftp
Ajout de l'utilisateur « etu » au groupe « tftp »...
Ajout de l'utilisateur etu au groupe tftp
Terminé.

Les droits sur le système de fichiers du serveur TFTP attribués de cette façon permettent à un utilisateur normal (pas nécessairement le super-utilisateur) de déposer des images de systèmes d'exploitation (et|ou) des de fichiers de configuration. Attention, ce type de modification des droits d'un compte utilisateur n'est active qu'après une déconnexion/reconnexion.

Contrôle d'accès réseau au service

Les options disponibles pour la configuration du démon sont extraites des pages de manuels du service : # man in.tftpd.

1

L'option --user permet de désigner les identifiants (IDs) de l'utilisateur et du groupe propriétaires du processus du service. Comme nous avons créé un utilisateur système tftp dédié au service, c'est cet utilisateur qui doit être affecté ici.

2 3

L'option --secure désigne la racine du service dans l'arborescence du système de fichiers du serveur. Cette racine est la seule accessible depuis les hôtes distants.

4

L'option --create autorise la création de fichier à partir de l'équipement réseau. Sans cette option, le comportement par défaut du service n'autorise pas l'upload. Cette option est très utile pour la sauvegarde directe des fichiers de configuration des équipements.

Ensuite, on redémarre le service pour valider les paramètres de configuration mis en place et on visualise le résultat.

# /etc/init.d/tftpd-hpa restart
Restarting HPA's tftpd: in.tftpd.

# lsof -i | grep tftp
in.tftpd  16621     root    4u  IPv4 1211314      0t0  UDP *:tftp

Le résultat de la commande lsof montre bien que le démon in.tftpd est en écoute sur le port 69/udp sans restriction sur les adresses IP avec le caractère '*'.

4.2. Exemples d'utilisation du service tftpd

4.2.1. Mise à jour système d'un routeur Cisco 2851

Dans ce cas de figure, le transfert se fait du poste GNU/Linux vers l'équipement. Il n'y a donc aucun problème lié aux accès sur le système de fichiers côté GNU/Linux. Il suffit de placer une copie du fichier à transférer dans le répertoire /var/lib/tftp/.

Cet exemple est particulier puisque la taille du fichier image du système d'exploitation est importante. Le service tftpd est assuré à partir du paquet tftp-hpa qui autorise le transfert de blocs de données importants.

$ cd /var/lib/tftp
$ ll c2800nm-advipservicesk9-mz.124-11.T1.bin
-rw-r--r-- 1 etu tftp 38M 2007-03-20 21:10 c2800nm-advipservicesk9-mz.124-11.T1.bin

Côté routeur, il faut s'assurer que la mémoire flash dispose d'un espace libre suffisant pour accueillir la nouvelle image du système d'exploitation IOS. Au besoin, il faut effacer le fichier image en cours d'exécution.

router#sh flash:
-#- --length-- -----date/time------ path
1         1826 Jul 5 2006 23:53:52 +02:00 sdmconfig-28xx.cfg
2      4734464 Jul 5 2006 23:54:12 +02:00 sdm.tar
3       833024 Jul 5 2006 23:54:26 +02:00 es.tar
4      1052160 Jul 5 2006 23:54:40 +02:00 common.tar
5         1038 Jul 5 2006 23:54:54 +02:00 home.shtml
6       102400 Jul 5 2006 23:55:06 +02:00 home.tar
7       491213 Jul 5 2006 23:55:18 +02:00 128MB.sdf
8      1684577 Jul 5 2006 23:55:38 +02:00 securedesktop-ios-3.1.1.27-k9.pkg
9       398305 Jul 5 2006 23:55:56 +02:00 sslclient-win-1.1.0.154.pkg

54702080 bytes available (9314304 bytes used)

On lance le transfert en indiquant le fichier image sur le serveur TFTP comme source et la mémoire flash comme destination.

router#copy tftp://192.168.2.1/c2800nm-advipservicesk9-mz.124-11.T1.bin flash:
Destination filename [c2800nm-advipservicesk9-mz.124-11.T1.bin]?
Accessing tftp://192.168.2.1/c2800nm-advipservicesk9-mz.124-11.T1.bin...
Loading c2800nm-advipservicesk9-mz.124-11.T1.bin from 192.168.2.1 \
                (via GigabitEthernet0/1): !!!!!!!!!!!!!!!!!!
<snip/>

[OK - 39798360 bytes]

39798360 bytes copied in 580.728 secs (68532 bytes/sec)

router#sh flash:
-#- --length-- -----date/time------ path
1         1826 Jul 5 2006 23:53:52 +02:00 sdmconfig-28xx.cfg
2      4734464 Jul 5 2006 23:54:12 +02:00 sdm.tar
3       833024 Jul 5 2006 23:54:26 +02:00 es.tar
4      1052160 Jul 5 2006 23:54:40 +02:00 common.tar
5         1038 Jul 5 2006 23:54:54 +02:00 home.shtml
6       102400 Jul 5 2006 23:55:06 +02:00 home.tar
7       491213 Jul 5 2006 23:55:18 +02:00 128MB.sdf
8      1684577 Jul 5 2006 23:55:38 +02:00 securedesktop-ios-3.1.1.27-k9.pkg
9       398305 Jul 5 2006 23:55:56 +02:00 sslclient-win-1.1.0.154.pkg
10    39798360 Mar 24 2007 17:04:52 +01:00 c2800nm-advipservicesk9-mz.124-11.T1.bin

14901248 bytes available (49115136 bytes used)

4.2.2. Mise à jour système d'un commutateur Cisco 2950

Comme dans l'exemple précédent, le transfert se fait du poste GNU/Linux vers l'équipement et le fichier à transférer est dans le répertoire /var/lib/tftp/.

Côté équipement, il faut un minimum de configuration réseau IP pour communiquer avec le poste GNU/Linux.

sw1#sh run
Building configuration...
<snip/>
!
interface Vlan1
 no ip address
 no ip route-cache
 shutdown
!
interface Vlan2
 ip address 192.168.2.2 255.255.255.0
 no ip route-cache
!

On peut ensuite lancer le transfert à partir de l'interface de commande de l'équipement. Voici un exemple de mise à jour via tftpd :

sw1#archive tar /x tftp://192.168.2.1/c2950-i6q4l2-tar.121-22.EA2.tar flash:

L'accès à l'interface de commande de l'équipement réseau peut être obtenu à l'aide de minicom ou de telnet.

4.2.3. Sauvegarde de la configuration d'un équipement

Ici, le transfert se fait depuis l'équipement réseau vers le poste GNU/Linux sur lequel le service tftpd est exécuté.

Avec la configuration mise en place dans la partie Contrôle d'accès réseau au service, on a autorisé la création de fichiers dans l'arborescence sur service TFTP avec l'option -c du démon in.tftpd fourni avec le paquet tftpd-hpa.

En reprenant l'exemple du commutateur 2950, voici l'opération se résume au transfert de la configuration active.

sw1#copy run tftp://192.168.2.1
Address or name of remote host [192.168.2.1]?
Destination filename [sw1-confg]?
!!
2748 bytes copied in 1.116 secs (2462 bytes/sec)

Dans les faits, il est beaucoup plus fréquent que l'on édite la configuration sur le poste GNU/Linux avant de la transférer vers l'équipement. Cette méthode permet d'assurer un suivi des évolutions de configuration via un système de contrôle de version tel que CVS ou SVN. On dispose ainsi d'un dépôt centralisé des configurations.

4.2.4. Mise à jour de la configuration d'un équipement

On retrouve dans ce cas un transfert depuis le poste GNU/Linux vers l'équipement réseau. C'est le cas le plus simple du point de vue de la gestion des droits.

Une fois la nouvelle configuration éditée, on place le fichier correspondant dans le répertoire /var/lib/tftp/ et on lance le transfert à partir de l'interface en ligne de commande de l'équipement.

sw1#copy tftp://192.168.2.1/new-confg run
Destination filename [running-config]?
Accessing tftp://192.168.2.1/new-confg...
Loading new-confg from 192.168.2.1 (via Vlan2): !
[OK - 2756 bytes]

2756 bytes copied in 19.984 secs (138 bytes/sec)
sw1#
2d00h: %SYS-5-CONFIG_I: Configured from tftp://192.168.2.1/new-confg by console
sw1#
<snip/>

sw1#copy run start
Destination filename [startup-config]?
Building configuration...
[OK]

Il est préférable de copier la configuration en RAM dans un premier temps. Si la nouvelle configuration provoque un dysfonctionnement réseau, on a toujours la possibilité de réinitialiser complètement l'équipement. Il reprendra la configuration stockée en NVRAM (la version correcte précédente). Autrement, après avoir effectué les tests d'usage, on sauvegarde la nouvelle configuration en RAM dans la NVRAM.

4.3. Un soupçon de sécurité

Comme le service tftpd n'est pas un modèle en matière de sécurité, il est souhaitable de bien encadrer son utilisation. Généralement, on complète le contrôle d'accès (voir Contrôle d'accès réseau au service) par une règle de filtrage réseau pour chaque équipement.

Côté équipement on fixe l'adresse IP ou l'interface utilisée pour les transactions TFTP avec des instructions du type :

  • Pour un commutateur :

    interface Vlan2
      ip address 192.168.2.2 255.255.255.0
      no ip proxy-arp
      no ip route-cache
    !
    ip tftp source-interface Vlan2

  • Pour un routeur :

    interface Loopback0
      ip address 192.168.2.2 255.255.255.255
      no ip redirects
      no ip unreachables
      no ip directed-broadcast
      no ip proxy-arp
    !
    ip tftp source-interface Loopback0


Côté service tftpd, on n'autorise les accès TFTP (port 69/udp) qu'à partir des adresses IP fixées sur les équipements. Voici un extrait du fichier /var/lib/iptables/active utilisé par le script d'initialisation du paquet iptables.

*filter
:INPUT DROP [0:0]
<snip/>
-A INPUT -s 192.168.2.2 -p udp --dport 69 -m conntrack --ctstate NEW -j ACCEPT
<snip/>

Pour un exemple complet, voir Annexe A, Configuration type du filtrage réseau.
