Pour relever le défi et obtenir une représentation graphique correcte des liens entre les routeurs, il est préférable de suivre une démarche bien définie pour être sûr de ne pas avoir oublié un lien d'interconnexion.
Il est vivement conseillé de construire un tableau pour chaque
routeur dans lequel on relève les éléments de configuration de
toutes les interfaces ; à
l'exception des interfaces de boucle locale qui n'ont aucun rôle
côté interconnexion de réseaux. Voici une ébauche des tableaux à
construire pour les routeurs appelés Dathomir et Geonosis. Les adresses des tableaux ci-dessous
ne sont que des exemples !
Tableau 1. Tableau des réseaux connus du routeur Dathomir
| Routeur | Interface | Adresse hôte | Adresse réseau | Plage des adresses IP utilisables | Voisin(s) |
|---|---|---|---|---|---|
| Dathomir | eth0 | 192.0.2.62/24 |
192.0.2.0/24 |
192.0.2.1:192.0.2.254 |
192.0.2.2192.0.2.61 |
| Dathomir | eth1 |
Tableau 2. Tableau des réseaux connus du routeur Geonosis
| Routeur | Interface | Adresse hôte | Adresse réseau | Plage des adresses IP utilisables | Voisin(s) |
|---|---|---|---|---|---|
| Geonosis | eth0 | 192.0.2.62/24 |
192.0.2.0/24 |
192.0.2.1:192.0.2.254 |
192.0.2.2192.0.2.60 |
| Geonosis | eth1 |
Les deux extraits de tableaux ci-dessus montrent que les
routeurs appelés Dathomir et
Geonosis sont directement
raccordés. Les configurations des interfaces eth0 des deux routeurs montrent qu'elles
appartiennent au même réseau IPv4 : 192.0.2.0/24
Une fois le tableau des réseaux connus de chaque routeur complété, il est facile de repérer les réseaux communs d'un tableau à l'autre comme dans l'exemple ci-dessus. Chaque réseau commun identifie une liaison entre les deux routeurs concernés et il est possible d'avancer dans la représentation graphique.

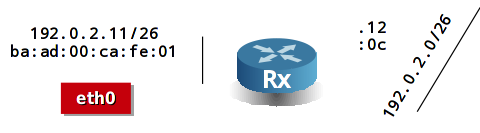

Les éléments graphiques à utiliser pour construire la
représentation graphique de l'interconnexion réseau sont
disponibles dans le fichier
dessine-moi-un-reseau.odg au
format OpenDocument.
