Pour installer le paquet FRR, on doit ajouter un nouveau dépôt au système.

On commence par ajouter la clé de signature des paquets à la configuration du gestionnaire.

sudo apt -y install curl gpg

curl -s https://deb.frrouting.org/frr/keys.asc | \
sudo gpg -o /usr/share/keyrings/frr-keyring.gpg --dearmor

On créé ensuite un nouveau fichier de liste de sources de paquets qui fait référence à cette clé de signature.

echo "deb [signed-by=/usr/share/keyrings/frr-keyring.gpg] \
https://deb.frrouting.org/frr bookworm frr-stable" | \
sudo tee /etc/apt/sources.list.d/frr.list

Avant de lancer l'installation des paquets de la suite FRRouting, on doit mettre à jour le catalogue local.

sudo apt update
sudo apt -y install frr frr-pythontools

On peut afficher les informations sur le paquet frr.

apt show ^frr$

Sans configuration particulière, les services zebra et staticd sont lancés. Aucun protocole de routage dynamique n'est activé.

systemctl status frr

● frr.service - FRRouting
     Loaded: loaded (/usr/lib/systemd/system/frr.service; enabled; preset: enabled)
     Active: active (running) since Sat 2024-11-02 16:17:42 CET; 5min ago
 Invocation: a1d3f0e79647471bb1a17069f3f4c69a
       Docs: https://frrouting.readthedocs.io/en/latest/setup.html
    Process: 2098 ExecStart=/usr/lib/frr/frrinit.sh start (code=exited, status=0/SUCCESS)
   Main PID: 2107 (watchfrr)
     Status: "FRR Operational"
      Tasks: 8 (limit: 1032)
     Memory: 14.9M (peak: 28.2M)
        CPU: 416ms
     CGroup: /system.slice/frr.service
             ├─2107 /usr/lib/frr/watchfrr -d -F traditional zebra mgmtd staticd
             ├─2117 /usr/lib/frr/zebra -d -F traditional -A 127.0.0.1 -s 90000000
             ├─2122 /usr/lib/frr/mgmtd -d -F traditional -A 127.0.0.1
             └─2124 /usr/lib/frr/staticd -d -F traditional -A 127.0.0.1

nov. 02 16:17:42 R2 staticd[2124]: [VTVCM-Y2NW3] Configuration Read in Took: 00:00:00
nov. 02 16:17:42 R2 frrinit.sh[2144]: [2144|staticd] done
nov. 02 16:17:42 R2 zebra[2117]: [VTVCM-Y2NW3] Configuration Read in Took: 00:00:00
nov. 02 16:17:42 R2 frrinit.sh[2128]: [2128|zebra] done
nov. 02 16:17:42 R2 watchfrr[2107]: [QDG3Y-BY5TN] zebra state -> up : connect succeeded
nov. 02 16:17:42 R2 watchfrr[2107]: [QDG3Y-BY5TN] mgmtd state -> up : connect succeeded
nov. 02 16:17:42 R2 watchfrr[2107]: [QDG3Y-BY5TN] staticd state -> up : connect succeeded
nov. 02 16:17:42 R2 watchfrr[2107]: [KWE5Q-QNGFC] all daemons up, doing startup-complete notify
nov. 02 16:17:42 R2 frrinit.sh[2098]: Started watchfrr.
nov. 02 16:17:42 R2 systemd[1]: Started frr.service - FRRouting.

Voici un exemple pour un routeur de la maquette.

sudo grep "service integrated-vtysh-config" /etc/frr/vtysh.conf

service integrated-vtysh-config

Comme dans les autres travaux pratiques de la série, on utilise une boucle.

for grp in frr frrvty
do
    sudo adduser etu $grp
done

Il ne faut pas oublier de déconnecter/reconnecter l'utilisateur pour bénéficier de la nouvelle attribution de groupe.

On vérifie l'appartenance aux groupes avec la commande groups.

groups

etu adm sudo users frrvty frr

Il faut remplacer les clés no en yes pour les démons des deux versions du protocole OSPF.

sudo sed -i 's/ospfd=no/ospfd=yes/' /etc/frr/daemons
sudo sed -i 's/ospf6d=no/ospf6d=yes/' /etc/frr/daemons
sudo systemctl restart frr

On peut alors afficher l'état du service frr et vérifier que les nouveaux démons de routage dynamique OSPF sont bien activés.

systemctl status frr

● frr.service - FRRouting
     Loaded: loaded (/usr/lib/systemd/system/frr.service; enabled; preset: enabled)
     Active: active (running) since Sat 2024-11-02 17:40:32 CET; 6s ago
 Invocation: 84e33888211f45f297c9135cace76751
       Docs: https://frrouting.readthedocs.io/en/latest/setup.html
    Process: 2467 ExecStart=/usr/lib/frr/frrinit.sh start (code=exited, status=0/SUCCESS)
   Main PID: 2476 (watchfrr)
     Status: "FRR Operational"
      Tasks: 12 (limit: 1032)
     Memory: 23M (peak: 34.8M)
        CPU: 380ms
     CGroup: /system.slice/frr.service
             ├─2476 /usr/lib/frr/watchfrr -d -F traditional zebra mgmtd ospfd ospf6d staticd
             ├─2488 /usr/lib/frr/zebra -d -F traditional -A 127.0.0.1 -s 90000000
             ├─2493 /usr/lib/frr/mgmtd -d -F traditional -A 127.0.0.1
             ├─2495 /usr/lib/frr/ospfd -d -F traditional -A 127.0.0.1
             ├─2498 /usr/lib/frr/ospf6d -d -F traditional -A ::1
             └─2501 /usr/lib/frr/staticd -d -F traditional -A 127.0.0.1

nov. 02 17:40:32 R2 mgmtd[2493]: [VTVCM-Y2NW3] Configuration Read in Took: 00:00:00
nov. 02 17:40:32 R2 frrinit.sh[2504]: [2504|mgmtd] done
nov. 02 17:40:32 R2 watchfrr[2476]: [QDG3Y-BY5TN] zebra state -> up : connect succeeded
nov. 02 17:40:32 R2 watchfrr[2476]: [QDG3Y-BY5TN] mgmtd state -> up : connect succeeded
nov. 02 17:40:32 R2 watchfrr[2476]: [QDG3Y-BY5TN] ospfd state -> up : connect succeeded
nov. 02 17:40:32 R2 watchfrr[2476]: [QDG3Y-BY5TN] ospf6d state -> up : connect succeeded
nov. 02 17:40:32 R2 watchfrr[2476]: [QDG3Y-BY5TN] staticd state -> up : connect succeeded
nov. 02 17:40:32 R2 watchfrr[2476]: [KWE5Q-QNGFC] all daemons up, doing startup-complete notify
nov. 02 17:40:32 R2 frrinit.sh[2467]: Started watchfrr.
nov. 02 17:40:32 R2 systemd[1]: Started frr.service - FRRouting.

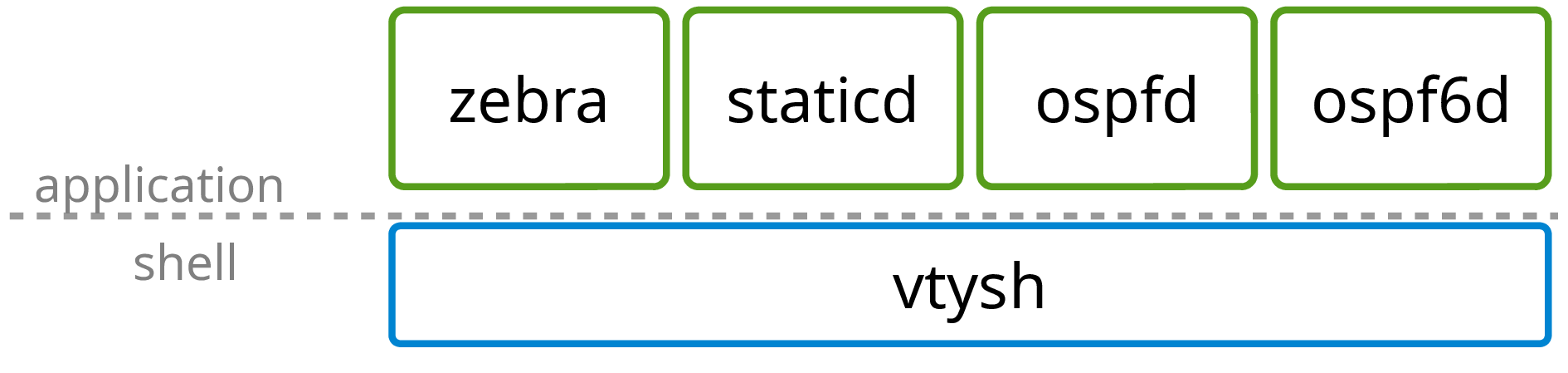

On peut aussi lister les démons actifs à partir de la console du service.

vtysh

Hello, this is FRRouting (version 10.1.1).
Copyright 1996-2005 Kunihiro Ishiguro, et al.

R2# sh daemons
 mgmtd zebra ospfd ospf6d watchfrr staticd

Si on utilise la commande ip, l'interface sera bien désactivée mais elle apparaîtra à nouveau lors du redémarrage du routeur virtuel.

sudo ip link set enp0s1.52 down

Si on édite le fichier de déclaration en commentant les paramètres de la sous-interface, on s'assure qu'elle n'apparaîtra plus, même lors d'un redémarrage du routeur. Voici un exemple pour le routeur R3.

network:
    version: 2
    ethernets:
      enp0s1:
        dhcp4: false
        dhcp6: false
        accept-ra: false
        nameservers:
          addresses:
            - 172.16.0.2
            - 2001:678:3fc:3::2

    vlans:
#      # Temporary Internet access
#      enp0s1.52:
#        id: 52
#        link: enp0s1
#        dhcp4: true
#        dhcp6: false
#        accept-ra: true
      # R3 -> R1
      enp0s1.440:
        id: 440
        link: enp0s1
        addresses:
          - 10.44.0.3/29
          - fe80::1b8:3/64
      # R3 -> R2
      enp0s1.442:
        id: 442
        link: enp0s1
        addresses:
          - 10.44.2.3/29
          - fe80::1ba:3/64
